1.

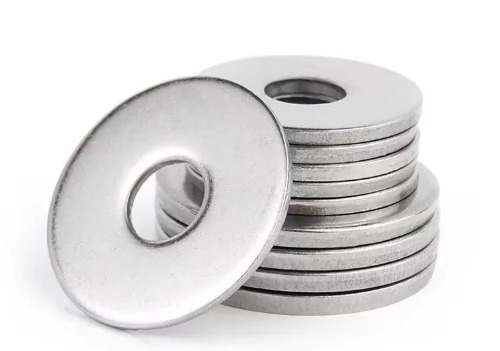

O mașină de spălat plat este o șaibă circulară cu o gaură la mijloc. De obicei, este confecționat din placă de fier, oțel inoxidabil și alte materiale printr -un proces de ștampilare. Forma sa este similară cu un inel plat.
Ce este o mașină de spălat plat?
Șaibele plate, cunoscute și sub denumirea de șaibe plate, sunt piese mecanice obișnuite, care sunt utilizate în principal pentru a oferi o suprafață de contact plat între elemente de fixare, cum ar fi șuruburile și piulițele și conectorii. Șaibele plate sunt de obicei ștampilate din materiale metalice și au o formă circulară cu o gaură la mijloc. Mărimea și specificațiile găurii pot fi personalizate în funcție de nevoile specifice.
Funcția principală a șaibelor plate
Creșterea zonei de contact
Una dintre principalele funcții ale șaibelor plate este de a reduce eficient uzura și deteriorarea prin creșterea zonei de contact dintre șurub și mașină. Când nu există o mașină de spălat plat, suprafața de contact dintre șurub și mașină poate fi concentrată pe un punct mic, provocând o presiune mare, ceea ce va afecta direct durata de serviciu a echipamentului în timp. Șaibele plate protejează părțile cheie ale echipamentului prin creșterea acestei zone de contact.
Dispersează presiunea
Șaibele plate sunt utilizate în principal pentru a reduce presiunea. Când forța axială de strângere a unor părți este mare, este ușor să apăsați șaibele într -o formă de disc. În acest moment, materialul poate fi schimbat și duritatea poate fi crescută pentru a rezolva problema. Șaibele plate pot dispersa eficient presiunea și pot evita deteriorarea cauzată de presiunea locală excesivă.
Preveni deteriorarea
Șaibele plate pot elimina deteriorarea pe care șaibele de arc le pot provoca la suprafața mașinii la îndepărtarea șuruburilor. Atunci când se folosește, trebuie să se folosească o mașină de spălat cu arc și o mașină de spălat plat, mașina de spălat plat este lângă suprafața mașinii, iar șaiba de primăvară se află între mașina de spălat plat și piuliță. Acest lucru poate proteja suprafața mașinii de deteriorarea mașinii de spălat de primăvară.
Utilizați în combinație

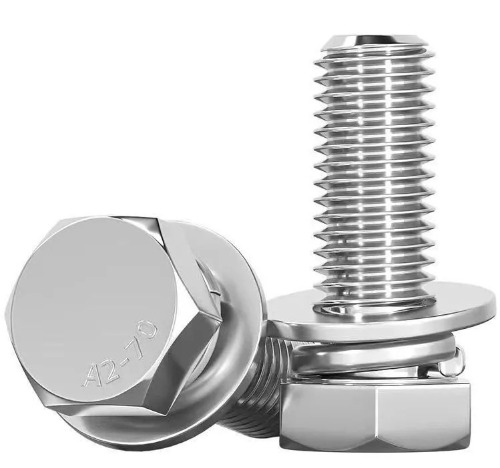

Șaibele plate sunt de obicei utilizate în combinație cu șaibele de arc pentru a obține cel mai bun efect de strângere. Mașina de spălat plat se potrivește suprafeței mașinii, în timp ce șaiba de primăvară este plasată între mașina de spălat plat și piulița. Această combinație poate distribui mai bine presiunea și, prin urmare, poate oferi o protecție mai bună.
Scenarii de aplicare a plăților plate
Conexiune obișnuită cu șuruburi
În conexiunea obișnuită a pieselor mecanice, șaibele plate pot crește zona de contact între șuruburi, piulițe și piese conectate, să disperseze presiunea, să reducă presiunea locală și să prevină deteriorarea suprafeței părților conectate. De exemplu, la fabricarea mobilierului, șaibele plate pot fi utilizate pentru a repara picioarele de masă pentru a se asigura că masa este stabilă și nu se agită; În echipamentele electrice, șaibele plate pot fi utilizate pentru a proteja plăcile de circuit pentru a preveni deteriorarea cauzată de vibrații.
Conexiune cu șuruburi dezasamblate frecvent
Când șuruburile trebuie dezasamblate frecvent, utilizarea șaibelor plate poate simplifica procesul de demontare și poate proteja suprafața părților conectate. De exemplu, porturile de inspecție ale unor echipamente, șuruburile de conectare a pieselor mobile, etc., șaibele plate pot reduce frecarea directă între șuruburi și piesele conectate, pot evita zgârieturile de suprafață și pot prelungi durata de viață.
Compensare pentru abaterea găurilor de șurub
În unele cazuri, pentru a face găurile șurubului dintre cele două părți de conectare corespunzătoare cu exactitate, poate fi necesar să creștem diametrul găurii pentru a compensa abaterea poziției. Când gaura șurubului depășește dimensiunea standard, puteți lua în considerare utilizarea unei mașini de spălat plat. În plus, pentru a facilita instalarea și reglarea, orificiul șurubului este uneori proiectat ca o gaură lungă, astfel încât poziția de instalare a piesei de lucru să poată fi reglată într -un anumit interval. În acest caz, poate fi necesar să folosiți o șaibă plană îngroșată sau o mașină de spălat specială.
Reduceți tensiunea compresivă pe suprafața purtătoare de presiune
Când rezistența șurubului este ridicată și tensiunea compresivă a părților conectate este scăzută, șaibele plate pot ajuta la reducerea tensiunii compresive pe suprafața purtătoare de presiune. De exemplu, atunci când unele șuruburi de înaltă rezistență sunt utilizate cu părți conectate din materiale mai moi, șaibele plate pot distribui uniform presiunea șuruburilor pe suprafața părților conectate, împiedicând deformarea sau deteriorarea părților conectate din cauza presiunii locale excesive.
Materiale comune de șaibe plate
Material din oțel carbon
Pentru șaibele plate, cele mai utilizate materiale din oțel din carbon sunt: ST12, ST13, Q235, Q215, Q195, etc. Toate sunt potrivite pentru șaibele plate la nivel 100HV (notă: 100HV se referă la duritatea suprafeței șaibelor); 08f, 08ai, 10, 10f etc. sunt potrivite pentru șaibele plate cu o duritate de suprafață de aproximativ 110HV; 45, 50, 60, 70 din oțel sau 65 mn sunt potrivite pentru șaibele plate cu o duritate de suprafață de 200HV sau chiar 300HV.

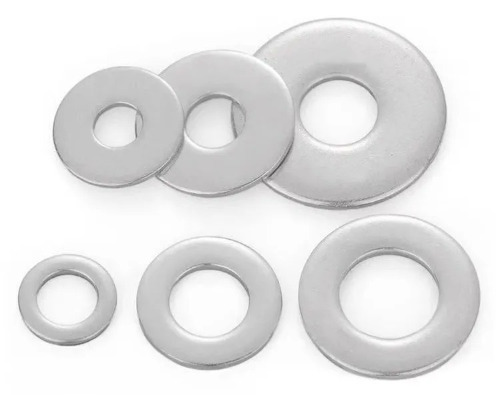

Material din oțel inoxidabil
Cele mai obișnuite sunt 304, 304 (18 - 8), 316, 316L, etc. Avantajele oțelului inoxidabil sunt rezistența la coroziune, rezistența la rugină, precizie ridicată, suprafață netedă, fără burrs, o duritate bună, nu ușor de rupt etc., dar prețul este relativ costisitor.
Material plastic

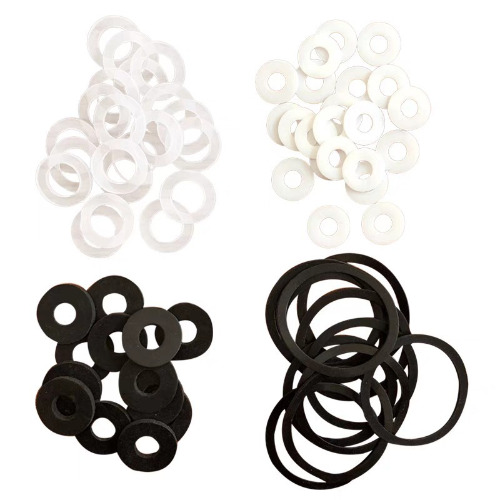

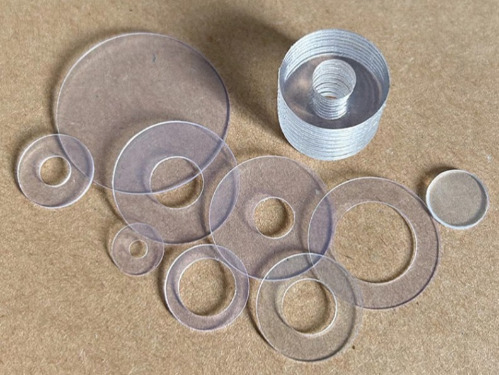

Materialele din plastic obișnuite includ PA66, PA66 30% Fibre de sticlă, PA66 50% Fibre de sticlă, PC, PP, PPS, PVC, PVDF, etc. Șaibele plate din plastic nu numai că sunt scăzute în costuri de producție, dar au și proprietăți de izolare. În unele ocazii speciale, acestea pot juca un rol și un efect pe care oțelul carbon și oțelul inoxidabil nu îl pot înlocui.
Material de cauciuc
Cum ar fi cauciucul nitril, fluororubber, cauciuc cloropren, cauciuc stiren-butadienă, cauciuc EPDM, etc. Plăcuțele plate de acest tip de material au o moale bună și sunt potrivite pentru medii de temperatură joasă și presiune medie. Unele materiale au o anumită rezistență la acid și alcalin și rezistență la îmbătrânire.
Alte materiale

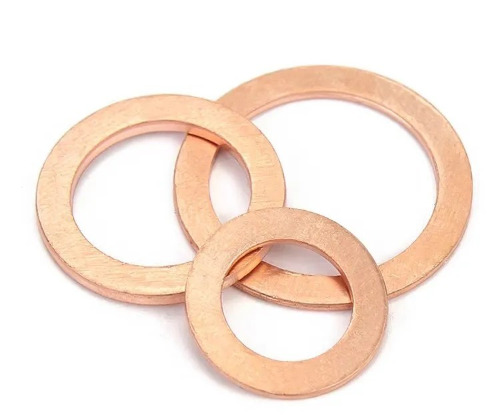

Unii producători pot furniza, de asemenea, tampoane plate din cupru, aluminiu și alte materiale. De exemplu, plăcuțele de cupru au o bună conductivitate termică și rezistență la coroziune, coeficient de frecare scăzut și sunt adesea utilizate în ocazii de temperatură ridicată și de înaltă presiune.
2.PRECAȚII PENTRU UTILIZARE
Specificații de instalare: Asigurați -vă că garnitura plană se potrivește strâns cu suprafața de contact pentru a evita înclinarea sau alinierea necorespunzătoare care afectează efectul de etanșare.
INDAPTAȚIE INVIROMENTAL: Oțelul inoxidabil este preferat în medii umede sau corozive, iar ar trebui să se acorde atenție etanșării și conservării pentru a prelungi viața serviciului.
inspecție regulată: După utilizarea pe termen lung, este necesar să verificați dacă garnitura este deformată sau deteriorată și să o înlocuiți la timp pentru a menține fiabilitatea conexiunii.
Prin selecție rezonabilă și o utilizare standardizată, garniturile plate pot îmbunătăți semnificativ stabilitatea și siguranța conexiunilor mecanice
În rezumat, garniturile plate sunt o componentă mecanică importantă, utilizată în principal pentru a proteja suprafața conectorului, pentru a crește zona de contact și pentru a preveni slăbirea elementelor de fixare. Când selectați și utilizați garnituri plate, materialul, dimensiunea și utilizarea acestora ar trebui determinate în funcție de cerințele de inginerie specifice și scenariile de aplicații.
