Introducere în șuruburile cu umăr

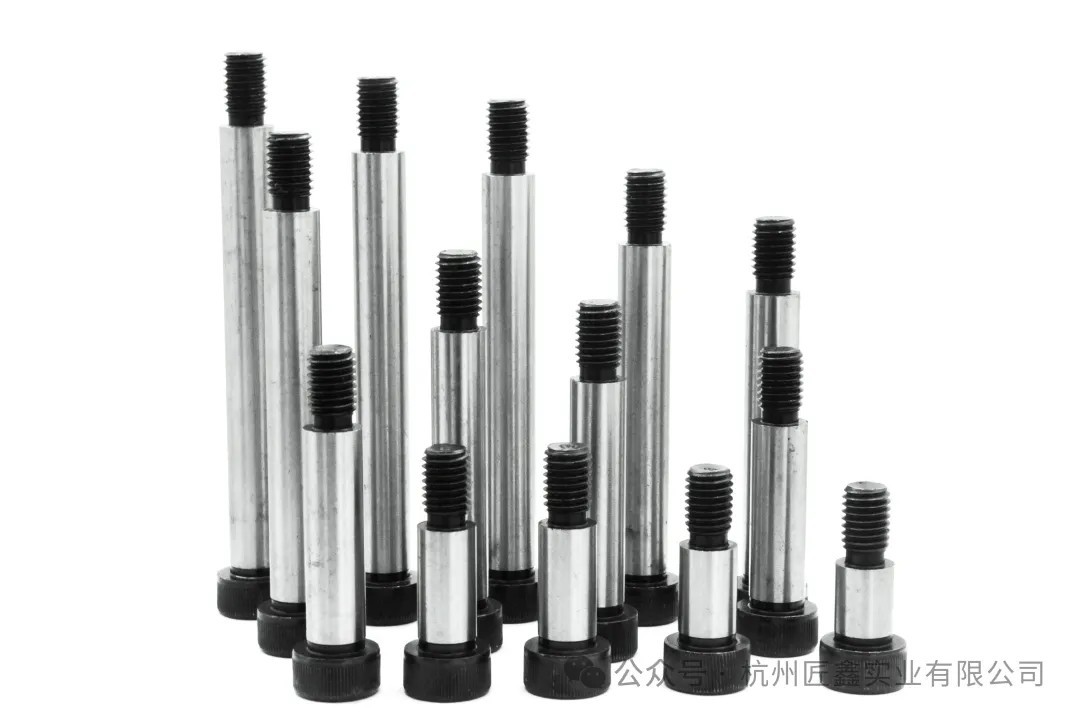

Șuruburi de umăr , cunoscute și sub denumirea de șuruburi cu umăr sau șuruburi cu umăr, sunt șuruburi cu un umăr cilindric neted al cărui diametru este mai mare decât partea filetată. Ele sunt utilizate în mod obișnuit acolo unde sunt necesare suprafețe de rulment sau în aplicații rotative, cum ar fi asamblarea mașinilor, fabricarea matrițelor și a dispozitivelor de fixare, etc. Șuruburile cu umăr pot oferi o poziționare și un sprijin precis și sunt elemente de fixare indispensabile în echipamentele mecanice.
Diferența dintre șuruburile de umăr metrice și șuruburile de umăr americane
În industria elementelor de fixare, șuruburile cu umăr metrice (metrice) și americane (imperiale) sunt două standarde cu specificații diferite. Ele diferă semnificativ în dimensiune, design filet, standarde de materiale, domenii de aplicare etc. Următoarea este o descriere detaliată a diferențelor dintre aceste două șuruburi cu umăr.
Specificații de mărime
Șuruburi cu umăr metrice
Dimensiunea șuruburilor metrice este în milimetri (mm), iar specificațiile comune includ M3, M4, M5, M6, M8, M10 etc.
Diametrul umărului și lungimea șuruburilor de umăr metrice sunt ambele în milimetri, cu diametrul umărului variind de la 3 mm la 20 mm și lungimea umărului variind de la 5 mm la 100 mm.
Șuruburi cu umăr american
Dimensiunea șuruburilor americane este în inci, iar specificațiile comune includ #4-40, #6-32, #8-32, 1/4-20, 5/16-18, 3/8-16 etc.
Diametrul și lungimea umărului șuruburilor americane sunt ambele în inci, cu diametrul umărului variind de la 1/8 inch la 1 inch și lungimea umărului variind de la 1/4 inch la 4 inch.
Designul firului
Șuruburi cu umăr metrice
Standardele de proiectare pentru filete metrice se bazează pe standardele ISO (International Organization for Standardization), iar standardele utilizate în mod obișnuit sunt ISO 68-1, ISO 261 și ISO 262.
Pasul unui fir metric (distanța dintre două fire adiacente) este exprimat în milimetri. De exemplu, M6x1.0 reprezintă un șurub cu un diametru de 6 mm și un pas de 1,0 mm.
Șuruburi cu umăr american
Standardele de proiectare pentru firele americane se bazează pe standardele ASME (American Society of Mechanical Engineers), iar standardul utilizat în mod obișnuit este ASME B1.1.
Pasul unui fir american este exprimat în fire per inch (TPI). De exemplu, 1/4-20 reprezintă un diametru de 1/4 inch și 20 de fire pe inch.
Standarde materiale
Șuruburi cu umăr metrice
Standardele de materiale pentru șuruburile metrice se bazează pe standarde internaționale precum ISO și DIN (Standarde industriale germane). Materialele comune includ oțel carbon, oțel inoxidabil, oțel aliat etc.
Gradele comune ale materialelor pentru șuruburi cu umăr includ 8,8, 10,9, 12,9 etc., iar numerele indică rezistența la tracțiune și rezistența la curgere a șuruburilor.
Șuruburi americane de umăr
Standardele de materiale pentru șuruburile americane se bazează pe standardele ASTM (American Society for Testing and Materials). Materialele comune includ oțel carbon, oțel inoxidabil, oțel aliat etc.
Clasele obișnuite ale materialelor șuruburilor americane cu umăr includ gradul 2, gradul 5, gradul 8 etc., iar clasele indică rezistența la tracțiune și forța de curgere a șuruburilor.
Domenii de aplicare
Șuruburi cu umăr metrice
Șuruburile metrice sunt utilizate pe scară largă în Europa, Asia și majoritatea părților lumii, în special în domeniile producției de mașini, industria auto, echipamente electronice etc.
Șuruburile metrice sunt potrivite pentru aplicații care necesită toleranțe stricte și precizie ridicată datorită gradului lor ridicat de standardizare internațională.
Șuruburi cu umăr american
Șuruburile americane sunt utilizate pe scară largă în principal în America de Nord, în special în domeniile construcțiilor, aerospațiale, petrochimice etc. Sunt utilizate pentru conexiuni structurale și asamblare în domeniul construcțiilor, precum și pentru fixarea instrumentelor și echipamentelor de precizie în domeniul aerospațial. În plus, sunt utilizate în industria petrochimică pentru conectarea conductelor și echipamentelor, oferind suport și poziționare fiabile pentru a asigura o funcționare eficientă și stabilă.
