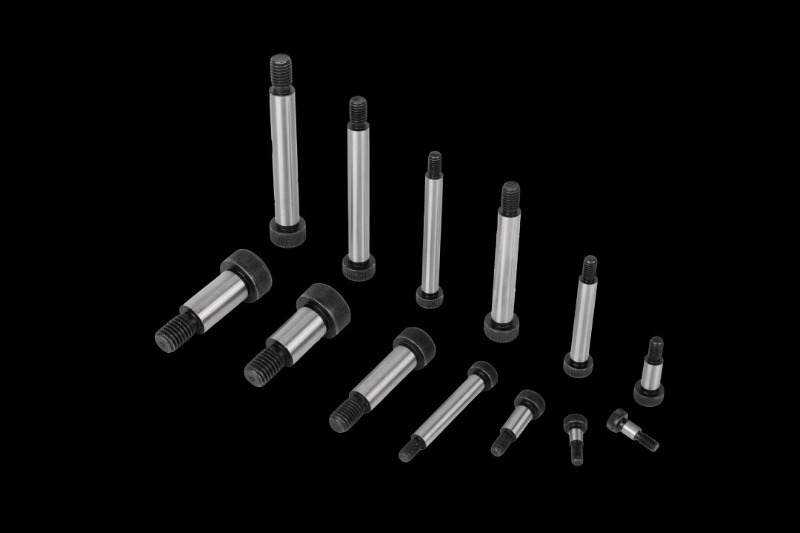

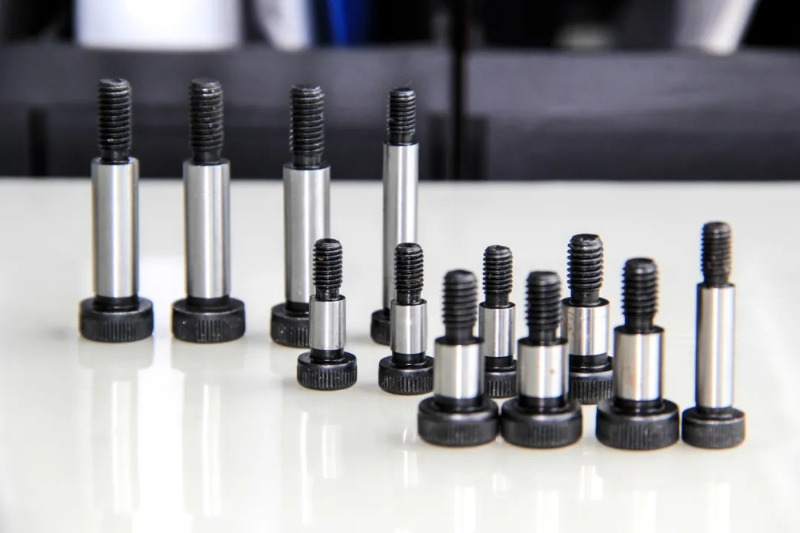

Ce este un șurub cu umăr de gradul 12,9?
Nota 12,9 șurub de umăr , cunoscut și sub numele de șurub de umăr ax sau șurub de umăr hexagonal intern, este un dispozitiv de fixare de înaltă precizie cu un umăr neted și filet parțial, special conceput pentru aplicații de mișcare de mare rezistență și precizie.
Caracteristici
Caracteristici structurale
Șurubul de tip 12,9 este format din trei părți cheie:
Cap șurub: Proiectat în mod obișnuit cu capete hexagonale interne sau externe pentru o instalare și demontare ușoară cu un cuplu ridicat.
Umăr neted: Prelucrat cu precizie pentru a asigura stabilitatea componentelor rotative sau alunecare.
Capăt filetat: Folosind un design parțial filetat pentru a asigura o fixare sigură și pentru a îmbunătăți capacitatea portantă.
Caracteristici cheie
Rezistență ultra-înaltă: Construit cu oțel aliat (cum ar fi SCM435), cu o rezistență la tracțiune ≥1220MPa, asigurând fiabilitatea în aplicații cu sarcini mari.
Toleranțe de precizie: Diametrul umărului, lungimea și coaxialitatea sunt strict controlate pentru a asigura poziționarea precisă și potrivirea cu alunecare a componentelor mecanice.
Rezistent la uzură și durabil: Tratamentele de suprafață includ călirea, înnegrirea, fosfatarea sau placarea cu nichel, îmbunătățind rezistența la uzură și rezistența la coroziune.
Performanță ridicată la cuplu: Capabil să reziste la cupluri mari de strângere, potrivit pentru mașini grele și medii cu încărcare dinamică ridicată.
Aplicații ale șuruburilor cu umăr de gradul 12,9
Datorită rezistenței sale ridicate, prelucrării de precizie și adaptării la mișcare, șurubul cu umăr de gradul 12,9 este utilizat pe scară largă în multe industrii, în special în scenarii cu sarcini ridicate și cerințe de înaltă precizie.

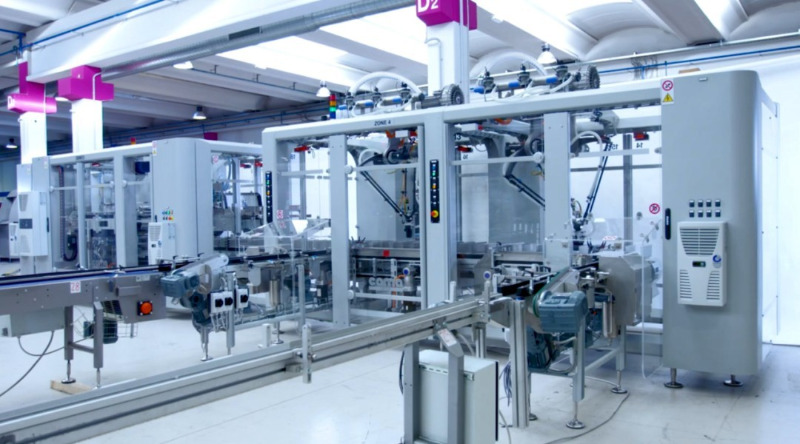

Echipamente de utilaje
În mașinile automate, mașinile-unelte de precizie și echipamentele liniei de producție, șuruburile de umăr sunt utilizate pentru a susține și glisa componentele, asigurând funcționarea fără probleme a echipamentului.
Șine de glisare și mecanisme de ghidare: Asigurați acuratețea mișcării liniare sau rotative.
Sisteme de transmisie: Folosit ca șuruburi de fixare pentru biele și scaunele lagărelor, reducând uzura pieselor în mișcare.
Jig-uri și scule: Dispozitive de fixare pentru poziționare și prindere fixă, îmbunătățind precizia producției.

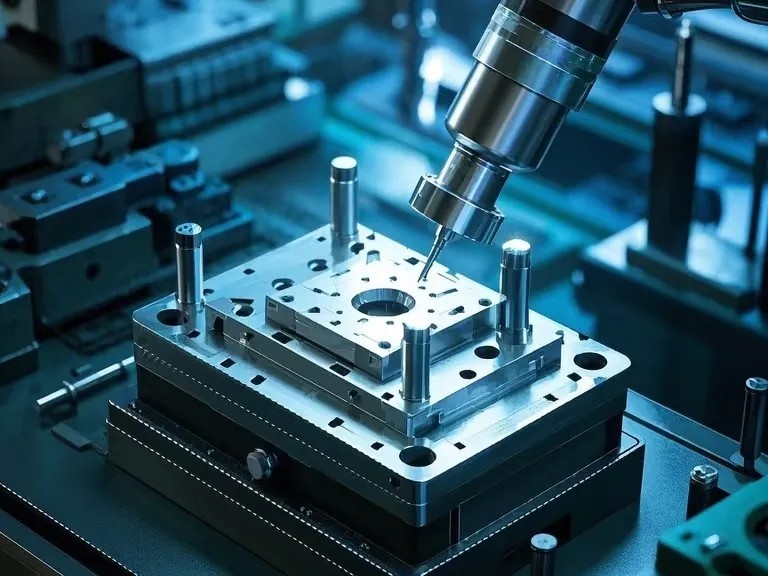

Fabricarea matrițelor
Matrite de injectie: Folosit pentru glisoare, plăci de ghidare și mecanisme de poziționare pentru a asigura deschiderea și închiderea lină a matriței.
matrițe de ștanțare: Folosit pentru fixarea știftului de ghidare și ansamblurile glisoare pentru a îmbunătăți durata de viață și precizia matriței.

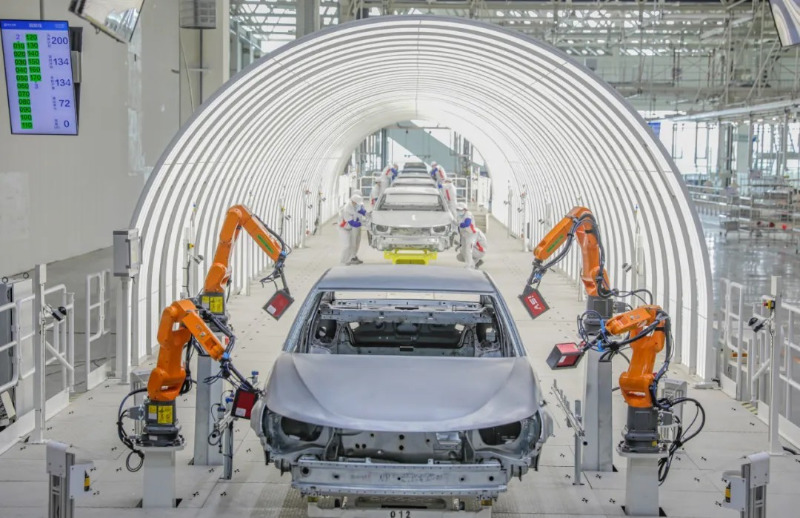

Industria Auto
Șuruburile cu umăr de gradul 12.9 sunt utilizate pe scară largă în producția de automobile pentru motoare, sisteme de suspensie și sisteme de frânare.
Componente motor: Conectați culbutorii, bielele și mecanismele supapelor, asigurând stabilitatea în timpul funcționării la viteză mare.
Sisteme de suspensie: Utilizați amortizoare și conexiuni ale brațelor de control pentru a rezista la vibrații și impacturi de înaltă frecvență.
Sisteme de franare: Folosit la etrierele de frână și șinele glisante, oferind rezistență la temperaturi ridicate și capacitate de încărcare mare.

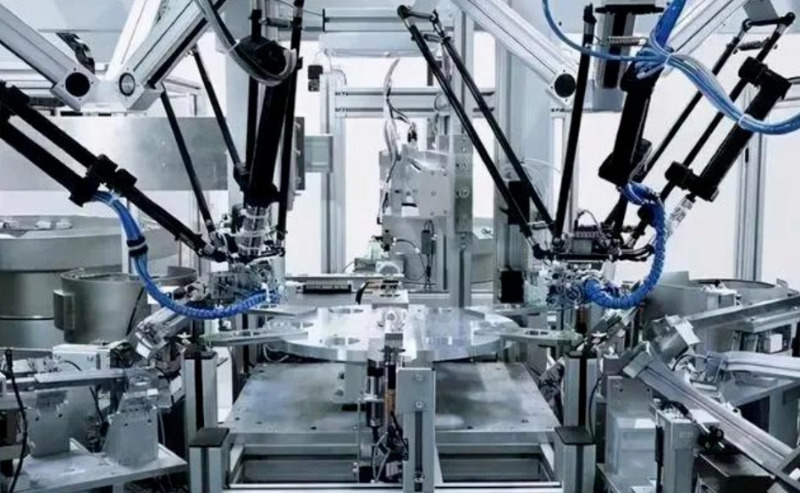

Echipamente electronice și de automatizare
Articulații robot: Folosit ca axe rotative pentru a asigura o poziționare precisă și mișcare flexibilă a brațelor robotice.
Linii de asamblare automate: Folosit pentru glisoare și dispozitive de ghidare pentru a îmbunătăți stabilitatea și precizia echipamentului.
Aerospațial
Sistem de control al zborului: Folosit pentru a controla rotirea și conectarea suprafețelor de control, a clapetelor și a altor componente.
Braț robotizat prin satelit: Oferă un punct de pivotare de înaltă precizie, asigurând stabilitate și fiabilitate.

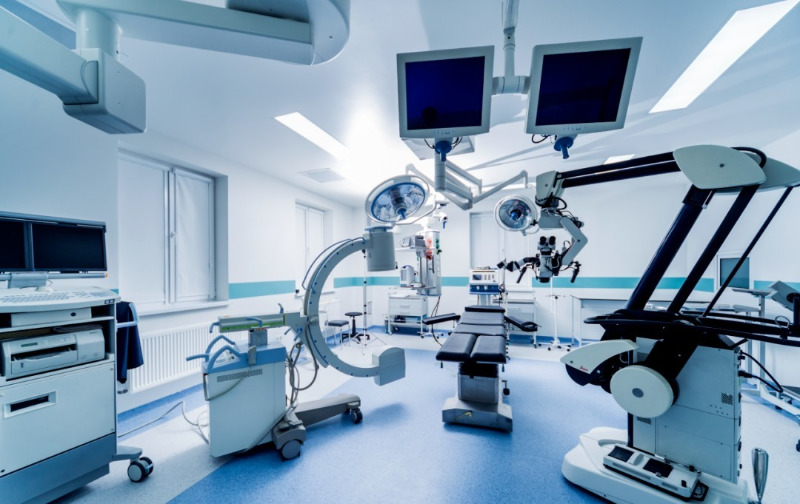

Echipament medical
Aparate cu raze X și scanere CT: Folosit pentru șine de glisare și piese mobile pentru a asigura funcționarea precisă a echipamentului.
Roboți chirurgicali: Folosit pentru articulațiile brațelor robotizate pentru a asigura un control precis și stabilitate.
Procesul de fabricație a șurubului cu umăr de gradul 12.9
Materiale principale
Materialele comune pentru șuruburile cu umăr de gradul 12,9 includ:
SCM435 (oțel aliat): Duritate bună și rezistență la oboseală, potrivite pentru medii de încărcare la impact.
Oțel inoxidabil (304, 316L): Rezistent la coroziune, dar cu o rezistență mai mică, folosit mai ales în alimente și echipamente medicale.
Procesul de producție
1. Tăierea materialului: Tăierea de precizie a barelor de oțel de înaltă rezistență.
2. Prelucrare CNC de precizie: Întoarcerea capului șurubului, umărului și porțiunii filetate pentru a asigura toleranțe stricte.
3. Prelucrarea filetului: Laminarea firului pentru a îmbunătăți rezistența și durata de viață la oboseală.
4. Tratament termic: Călire și revenire pentru a îmbunătăți duritatea și rezistența la uzură.
5. Tratarea suprafeței: Galvanizarea, înnegrirea și fosfatarea pentru a spori rezistența la coroziune.
6. Inspecție de calitate: Folosind o mașină de măsurat în coordonate, test de duritate și test de cuplu pentru a asigura precizie și consistență ridicate. Este coroziv, dar are o rezistență mai mică și este utilizat în principal în alimente și echipamente medicale.
Standarde industriale
Producția de șuruburi de umăr trebuie să respecte standardele internaționale pentru a asigura performanța și fiabilitatea acestora.
ISO 7379: Standard pentru dimensiuni, materiale și toleranțe ale șuruburilor de umăr metrice.
DIN 923: Standard german, utilizat pe scară largă pe piața europeană.
ASME B18.3: Specificații pentru șuruburi de umăr standard americane, aplicabile pe piața nord-americană.
JIS B 1180: Standard japonez, utilizat în fabricarea de mașini de precizie.
Aceste standarde specifică diametrul umărului, toleranțele de lungime, specificațiile filetului, rezistența la tracțiune și tratamentul suprafeței pentru a asigura stabilitatea și compatibilitatea șuruburilor în medii dure.
Cum să alegi șurubul de umăr drept?
Atunci când alegeți șuruburile de umăr, luați în considerare următorii factori:
Cerințe de încărcare: Determinați rezistența necesară la tracțiune și durata de viață la oboseală.
Dimensiuni umeri: Asigurați compatibilitatea cu componentele glisante sau rotative.
Specificația firului: Selectați filetul metric sau imperial corespunzător pentru echipament.
Tratarea suprafeței: Alegeți un strat anticoroziv, cum ar fi galvanizarea, înnegrirea sau fosfatarea.
Șuruburile cu umăr de gradul 12.9 sunt esențiale în mașini, producție de automobile, fabricare de matrițe, automatizare și aerospațială datorită rezistenței lor ridicate, toleranțelor precise și adaptării la mișcarea dinamică. Standardele lor stricte de fabricație și performanța superioară le fac un produs de bază pe piața de elemente de fixare de ultimă generație.
Ați folosit șuruburi cu umăr de gradul 12,9 în industria dvs.? Simțiți-vă liber să vă împărtășiți experiența!
