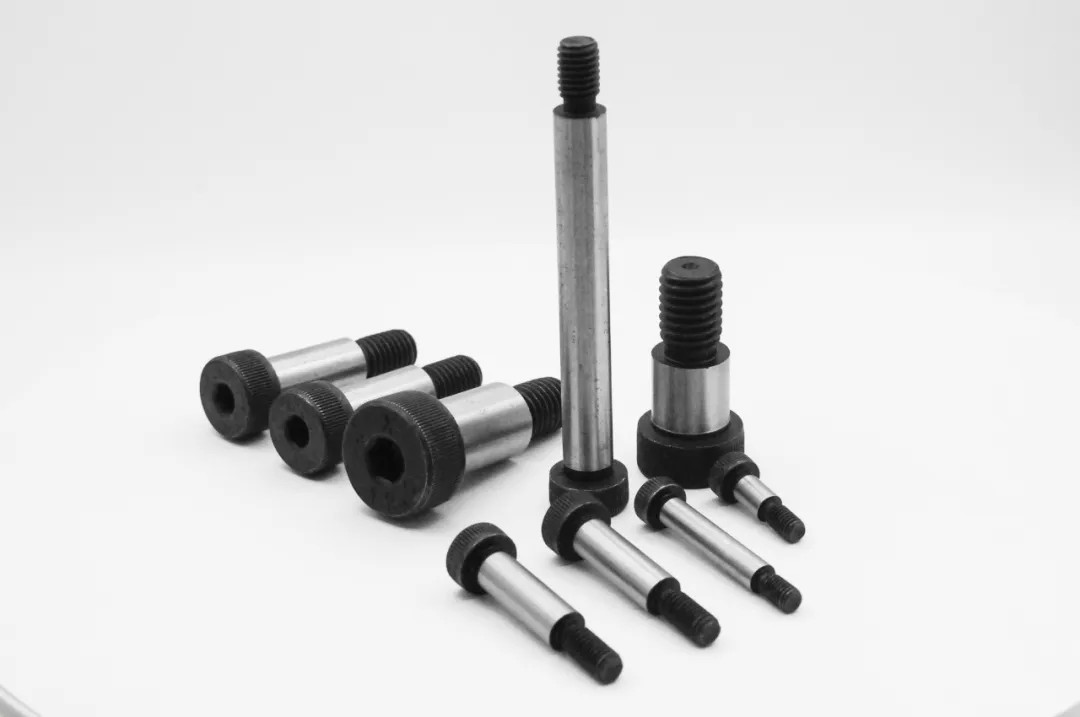

Ce este un șurub de umăr de 12,9 grade?
Un șurub de umăr de 12,9 grade, cunoscut și sub denumirea de șurub de umăr sau șurub de umăr cu priză hexagonală, este un element de fixare de înaltă precizie, cu un umăr neted și fire parțiale, special conceput pentru aplicații de mișcare de înaltă rezistență și de precizie.
Caracteristici
Caracteristici structurale
Șurubul umărului de 12,9 grade este format din trei părți cheie:
Capul de șurub: În mod obișnuit, cu un design hexagonal intern sau extern, care este convenabil pentru instalarea și îndepărtarea cuplului ridicat.
Umăr neted: Precizie prelucrată pentru a asigura stabilitatea pieselor rotative sau glisante.
Capăt filetat: Proiectare parțial filetată pentru a asigura o fixare sigură și pentru a îmbunătăți capacitatea de încărcare.
Caracteristici de bază
Putere ultra-înaltă: Oțelul din aliaj (cum ar fi 42CRMO) cu rezistență la tracțiune ≥1220MPa este utilizat pentru a asigura fiabilitatea aplicațiilor cu sarcină mare.
Toleranță de precizie: Diametrul, lungimea și coaxialitatea umărului sunt strict controlate pentru a asigura poziționarea precisă și potrivirea alunecării pieselor mecanice.
Rezistent la uzură și durabil: Suprafața este stinsă, înnegrită, fosfatată sau nichele pentru a îmbunătăți rezistența la uzură și rezistența la coroziune.
Performanță ridicată a cuplului: Poate rezista la un cuplu de strângere mai mare și este potrivit pentru utilaje grele și medii de încărcare dinamice ridicate.
Scenarii de aplicare a șuruburilor de umăr de 12,9 grade
Datorită rezistenței sale ridicate, prelucrării preciziei și adaptabilității mișcării, șuruburile de umăr de 12,9 grade sunt utilizate pe scară largă în mai multe industrii, în special în scenarii cu sarcină mare și cerințe de înaltă precizie.

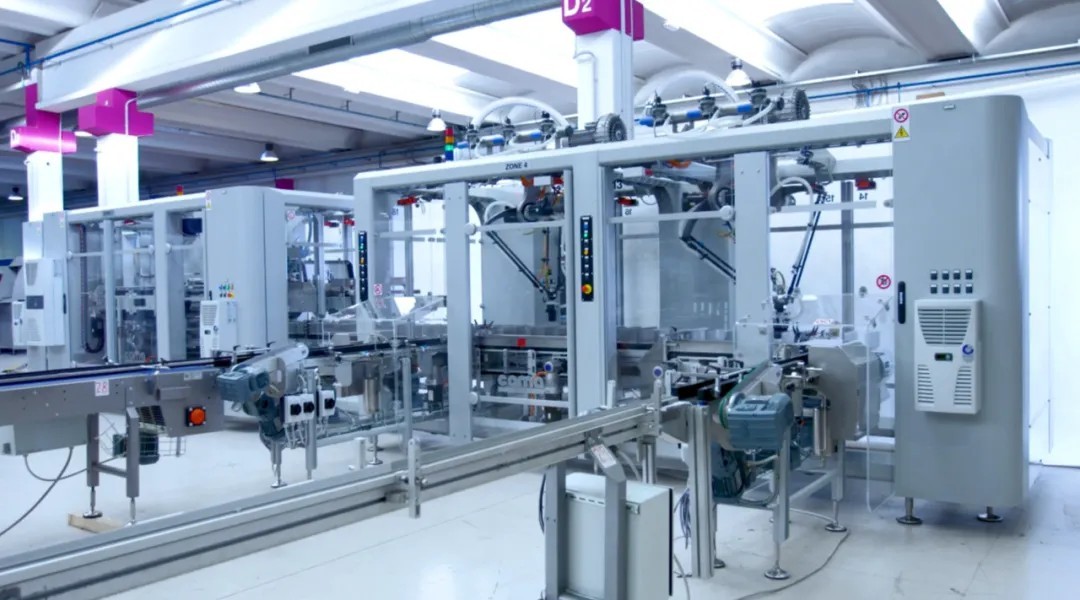

Echipament mecanic
În utilaje automate, mașini -unelte de precizie și echipamente de linie de producție, șuruburile de umăr sunt utilizate pentru a susține și a aluneca componente pentru a asigura funcționarea lină a echipamentului.
Șine de diapozitive și mecanisme de ghidare: asigurați exactitatea mișcării liniare sau de rotație.
Sistem de transmisie: Folosit ca șuruburi de fixare a tijei de conectare și a scaunului rulment pentru a reduce uzura pe piesele mobile.
Corpuri și instrumente: Dispozitive fixe de strângere de poziționare pentru a îmbunătăți precizia producției.

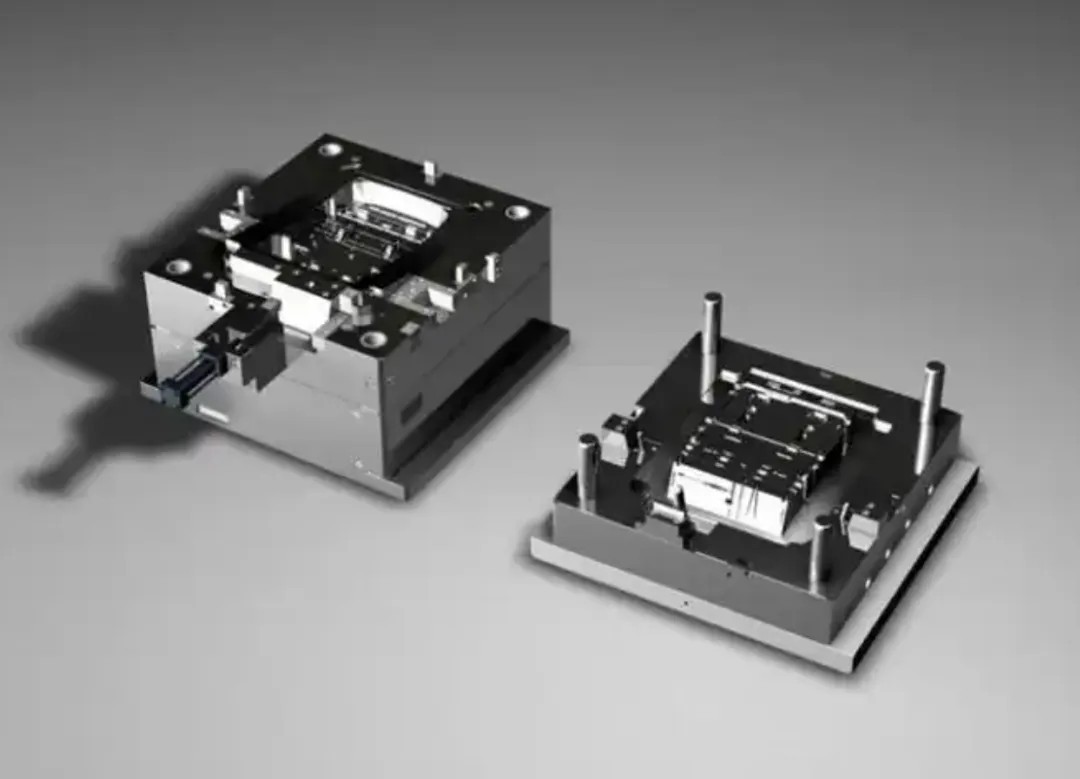

Fabricarea mucegaiului
Matriță de injecție: utilizat pentru glisoare, plăci de ghidare și mecanisme de poziționare pentru a asigura deschiderea și închiderea lină a matriței.
Mucegaiul de ștampilare: utilizat pentru fixarea pinului de ghidare și componente alunecătoare pentru a îmbunătăți durata de viață și precizia mucegaiului

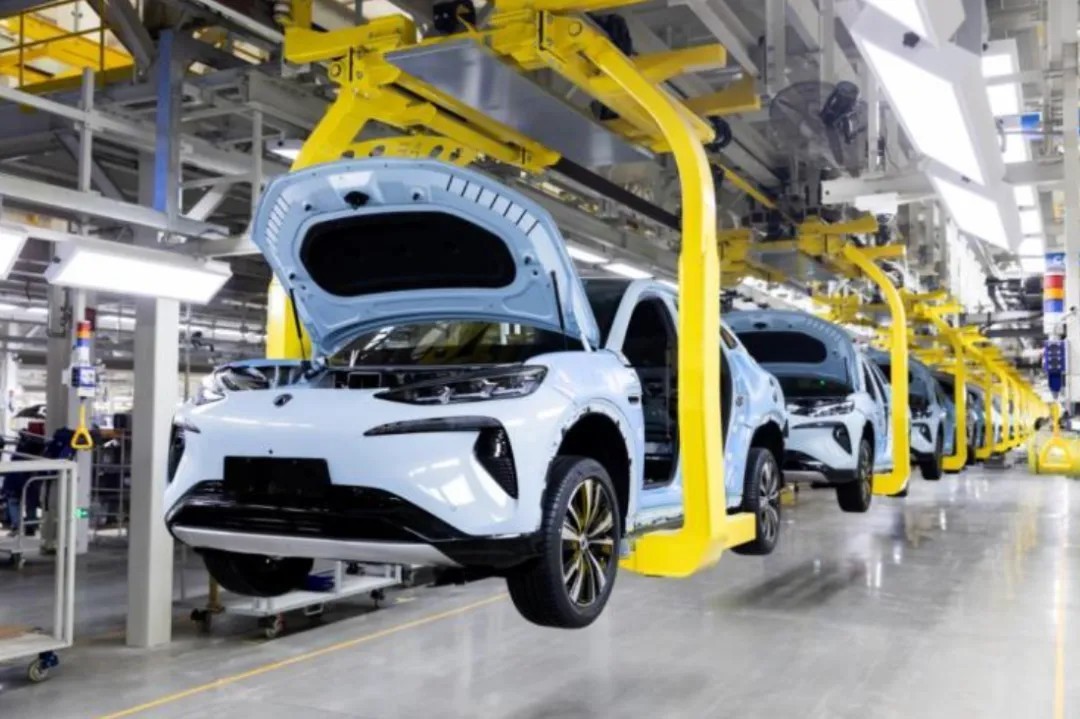

Industria auto
Șuruburile de umăr de 12,9 grade sunt utilizate pe scară largă la motoare, sisteme de suspensie și frâne la fabricarea auto.
Componente ale motorului: Conectați brațele balansare, tije de conectare și mecanisme de supapă pentru a asigura stabilitatea în timpul funcționării de mare viteză.
Sistem de suspendare: Respectați forțele de vibrații și impact de înaltă frecvență la punctele de conectare ale amortizoarelor și brațele de leagăn.
Sistem de frânare: Folosit pentru etrierile de frână și ghidurile glisante pentru a asigura o rezistență la temperatură ridicată și o capacitate ridicată de încărcare.
Echipament electronic și de automatizare

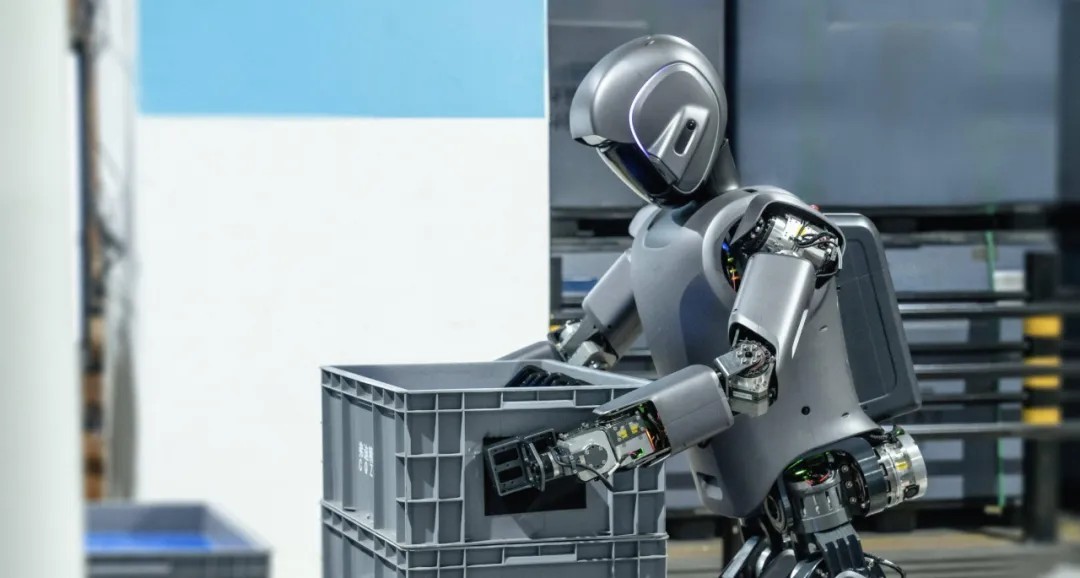

Articulații robot: utilizat ca axe de rotație pentru a asigura poziționarea precisă și mișcarea flexibilă a brațelor robotice.
Linii de asamblare automate: Folosit pentru glisoare și ghiduri pentru a îmbunătăți stabilitatea și precizia echipamentelor.

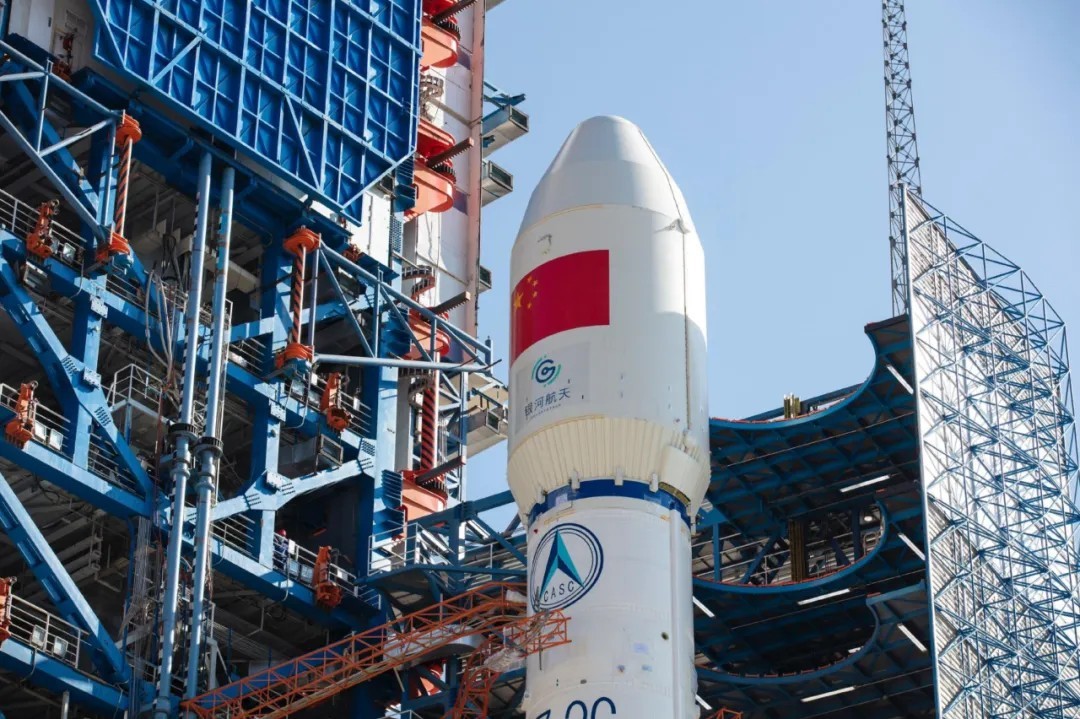

Aerospațial
Sistem de control al zborului: Folosit pentru a controla componentele de rotație și conexiune ale suprafețelor de control și la clapete.
Manipulator prin satelit: Oferă Fulcrum de rotație de înaltă precizie pentru a asigura stabilitatea și fiabilitatea.

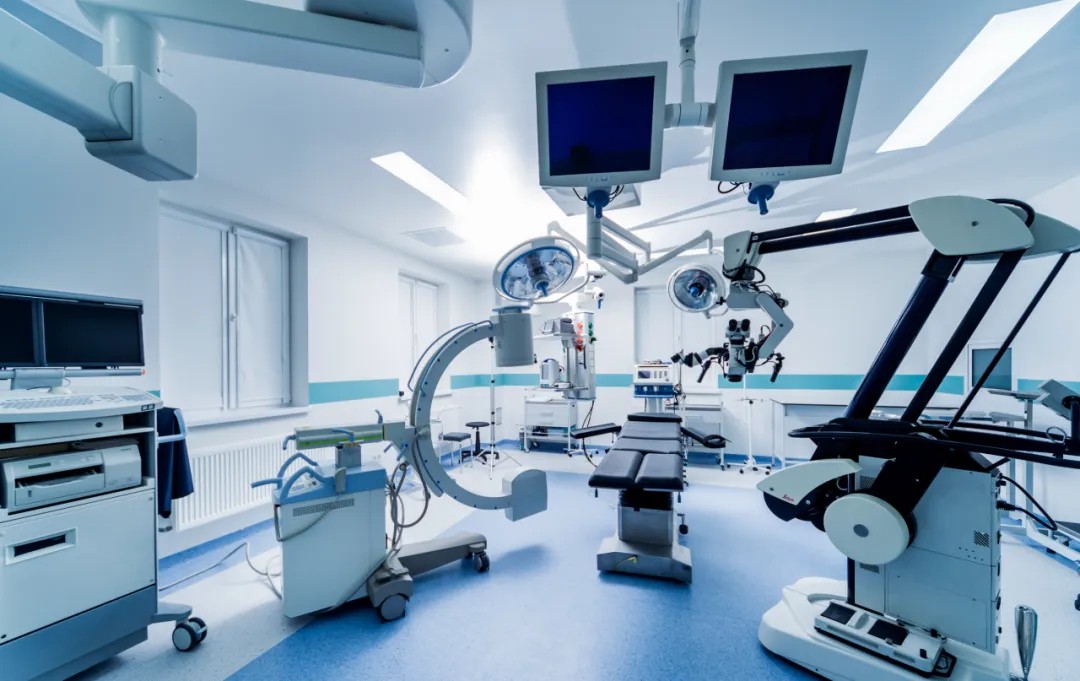

Echipament medical
Mașini cu raze X, scanere CT: Folosit pentru șinele de diapozitive și piesele mobile pentru a asigura funcționarea exactă a echipamentului.
Roboți chirurgicali: utilizat pentru îmbinările brațelor robotului pentru a asigura un control și stabilitate precisă.
Proces de fabricație a șuruburilor de umăr de 12,9 grade
1. Materiale mai mari
Materialele comune pentru șuruburile de umăr de 12,9 grade includ:
42CRMO (oțel din aliaj): Rezistență ridicată, rezistență la uzură bună, potrivită pentru aplicații de încărcare ridicată.
SCM435 (Chrome-Molybdenum Steel): O bună rezistență la duritate și la oboseală, potrivită pentru mediile de încărcare a impactului.
Oțel inoxidabil (304, 316L): Rezistent la coroziune, dar cu rezistență scăzută, utilizat mai ales în echipamentele alimentare și medicale.
2. Procesul de producție
Tăierea materialelor: Tăierea precisă a barelor de oțel de înaltă rezistență.
CNC prelucrare de precizie: Întoarcerea capetelor de șuruburi, a umerilor și a pieselor filetate pentru a asigura toleranțe stricte.
Prelucrarea firului: Firele de rulare sunt utilizate pentru a îmbunătăți puterea și viața de oboseală.
Tratament termic: Stingerea temperamentului pentru a îmbunătăți duritatea și rezistența la uzură.
Tratament la suprafață: Galvanizarea, înnegrirea, fosfatul pentru a spori rezistența la coroziune.
Inspecție de calitate: Instrument de măsurare cu trei coordonate, test de duritate, test de cuplu sunt utilizate pentru a asigura o precizie și consistență ridicată.
Coroziunea, dar puterea este scăzută, cea mai mare parte utilizată în echipamentele alimentare și medicale.
3. Standarde de industrie
Producția de șuruburi de umăr trebuie să respecte standardele internaționale pentru a le asigura performanța și fiabilitatea.
ISO 7379: Standard pentru dimensiuni, materiale și toleranțe ale șuruburilor de umăr metrice.
DIN 923: Standard german, utilizat pe scară largă pe piața europeană.
ASME B18.3: Cerințe de specificații pentru șuruburile umărului american, potrivite pentru piața nord -americană.
JIS B 1180: Standard japonez, utilizat în fabricarea mașinilor de precizie.
Aceste standarde specifică diametrul umărului, toleranța la lungime, specificațiile firului, rezistența la tracțiune și tratamentul suprafeței pentru a asigura stabilitatea și compatibilitatea șuruburilor în medii dure.

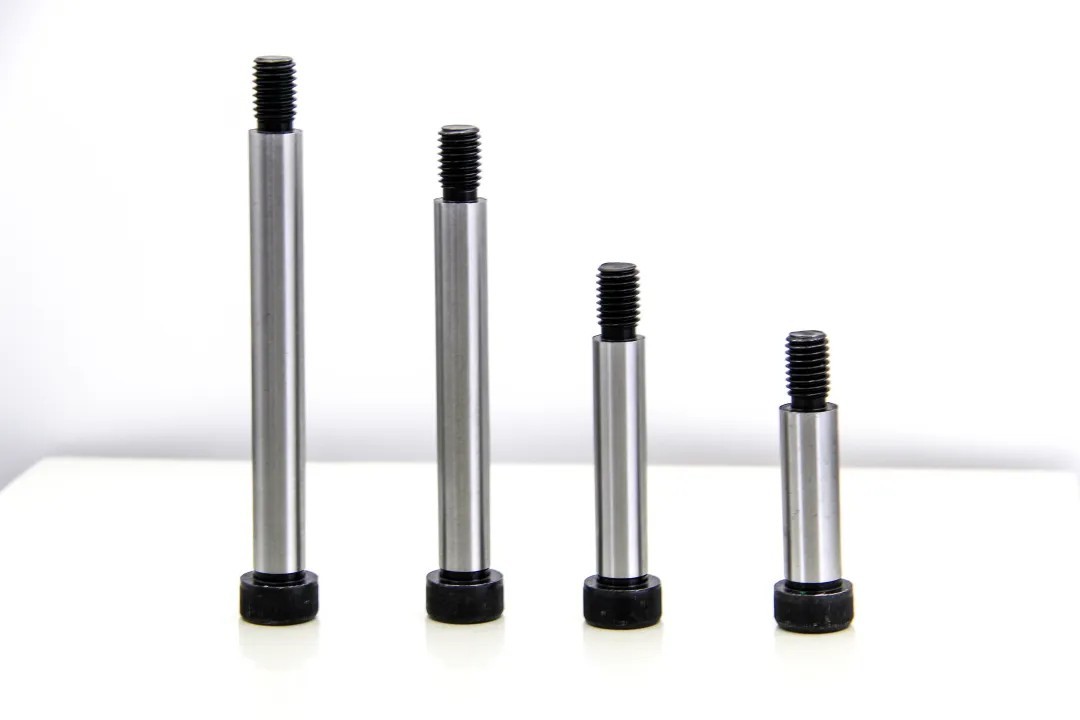

4.Cum să alegi șurubul umărului drept?
Atunci când alegeți un șurub de umăr, trebuie să luați în considerare următorii factori:
Cerințe de încărcare: Determinați puterea de tracțiune necesară și viața de oboseală.
Dimensiunea umărului: Asigurați -vă compatibilitatea cu piesele alunecătoare sau rotative.
Specificații de fir: Alegeți fire metrice sau imperiale potrivite pentru echipament.
Tratament la suprafață: Alegeți acoperiri anti-coroziune, cum ar fi galvanizarea, înnegriția, fosfatul, etc.
Șuruburile de umăr de 12.9 sunt esențiale în echipamente mecanice, fabricare auto, mucegaiuri, automatizare și aerospațial datorită rezistenței lor ridicate, toleranțelor de precizie și adaptabilitate la mișcarea dinamică. Standardele sale stricte de fabricație și performanțele excelente îl fac un produs de bază pe piața de fixare de înaltă calitate.
Ați folosit șuruburi de umăr de 12,9 ani în industria dvs.? Bine ați venit pentru a împărtăși experiența dvs.!
